КТС «Тракт-УУС»

Технические данные

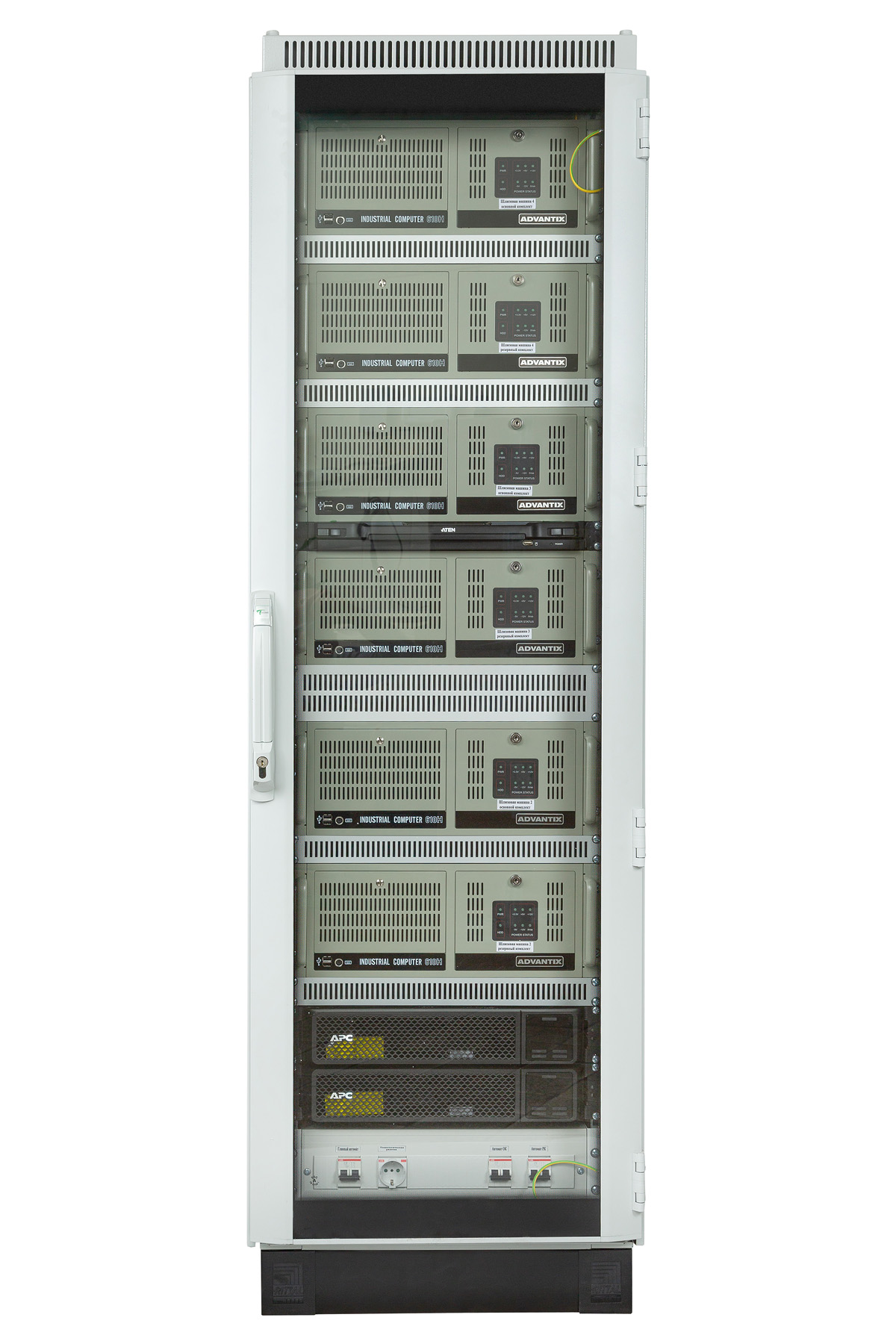

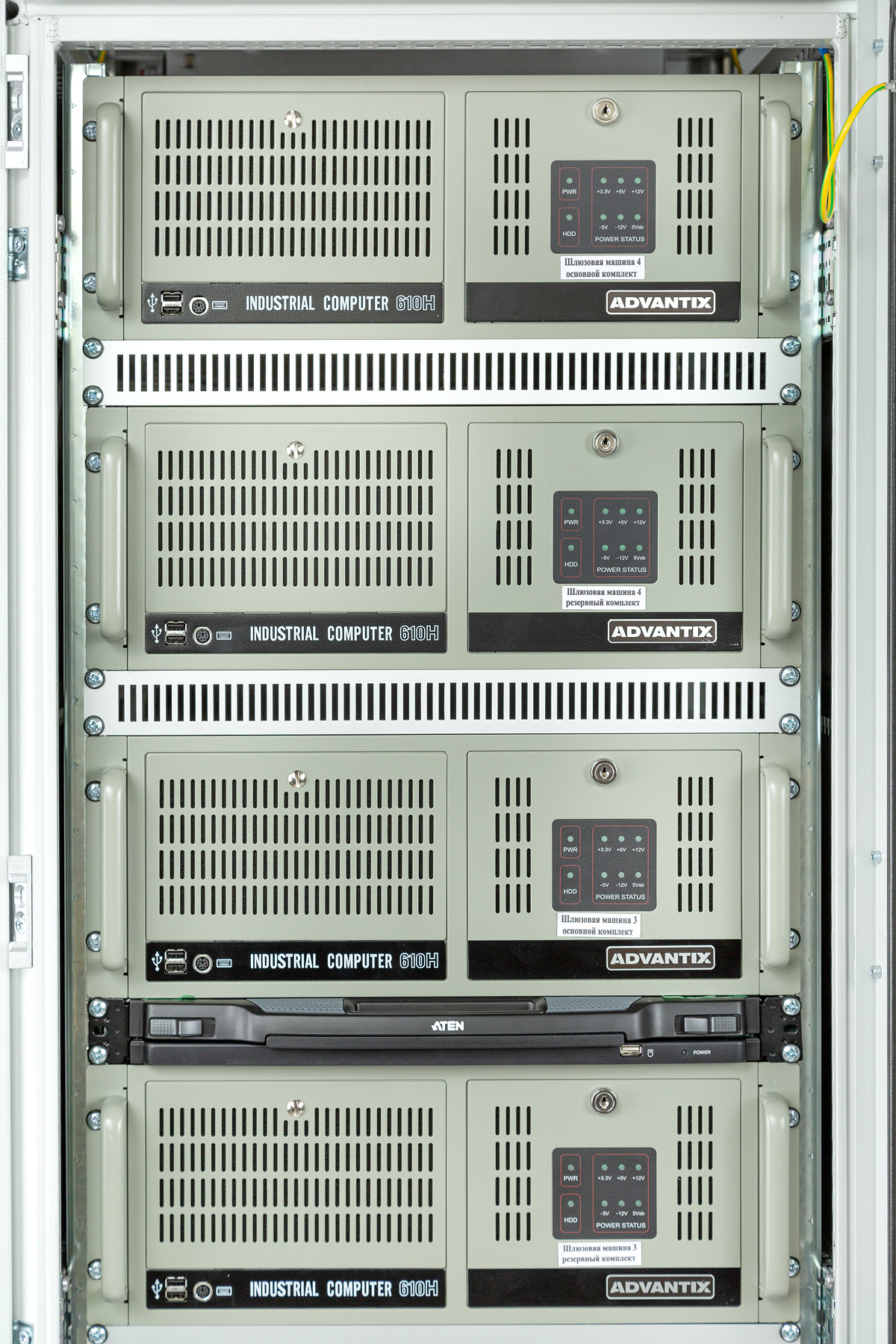

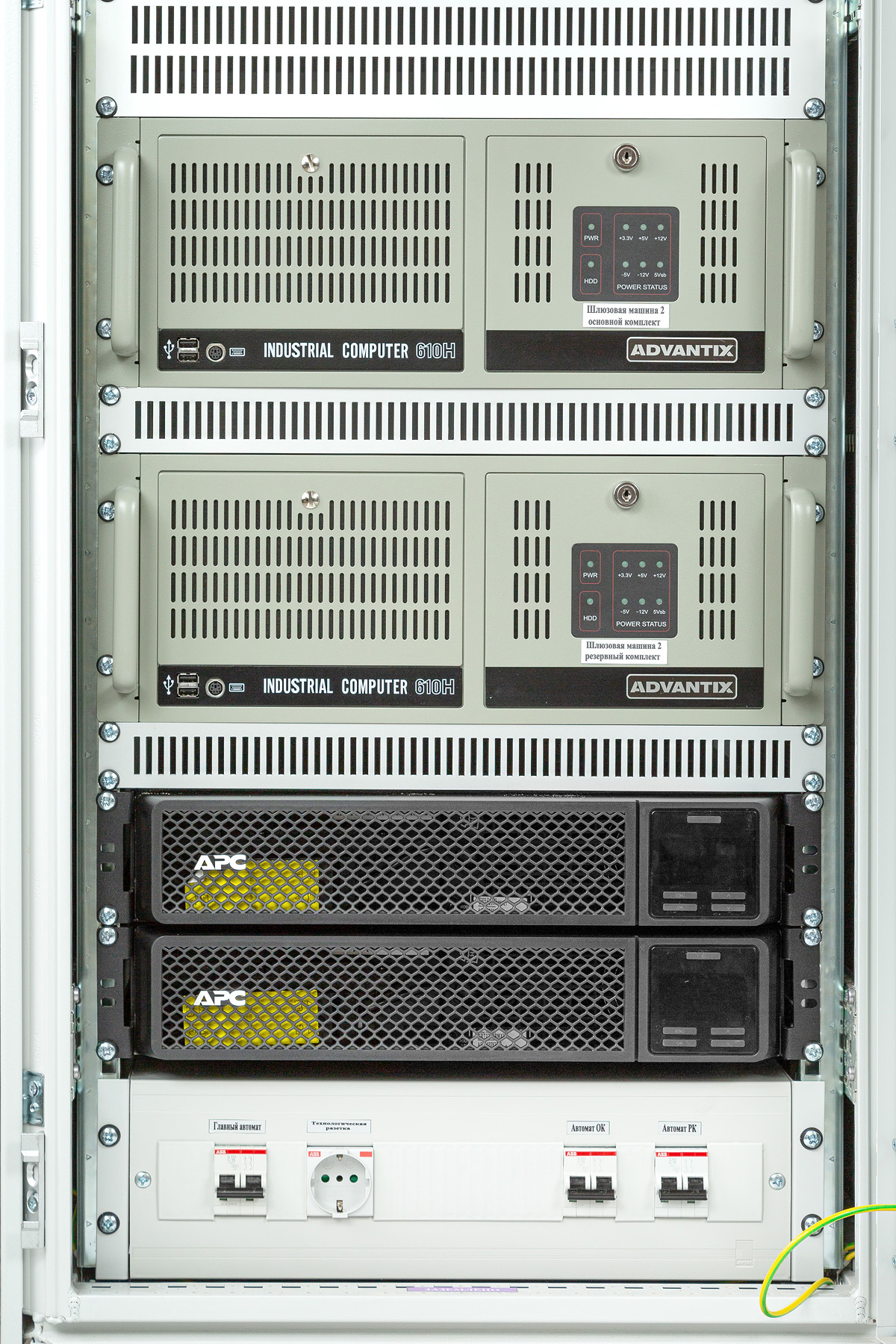

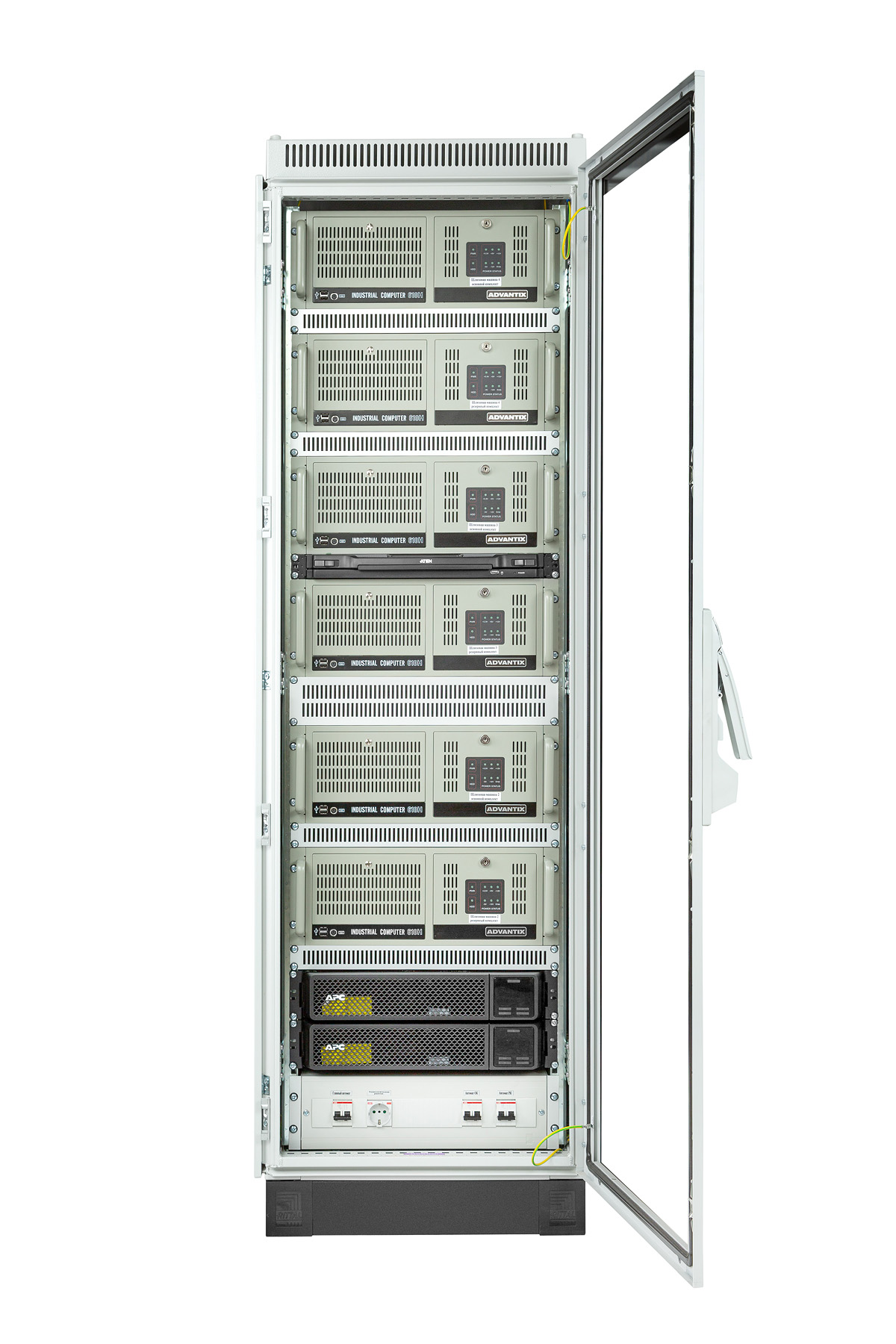

Программно-аппаратные средства диспетчерской централизации «Тракт» могут быть применены для управления соседней станцией с опорной. На опорной станции устанавливается комплекс технических средств (КТС) «Тракт-УУС» и автоматизированное рабочее место (АРМ) для управления соседней станцией на базе программно-аппаратных средств АРМ ДНЦ ДЦ «Тракт». На управляемой станции устанавливается контролируемый пункт (КП) ДЦ «Тракт». Проектирование КП на управляемой станции и организация связи между КТС «Тракт-УУС» и КП ДЦ «Тракт» осуществляется согласно типовых материалов для проектирования 410410-ТМП без каких-либо особенностей. Резервированный КТС «Тракт-УСС» включает в себя две шлюзовые машины с функцией рабочих станций, двух машин АРМ ДНЦ и комплекта сетевого оборудования, обеспечивающего режим резервирования. Оборудование КТС «Тракт-УУС» размещается в типовом аппаратном шкафу. Аппаратные средства АРМ устанавливаются отдельно. Опорная станция может входить в диспетчерский круг, оборудованный устройствами ДЦ «Тракт», как станция автономного управления. В этом случае сигналы ТС с управляемой соседней станции могут быть переданы ДНЦ диспетчерского круга. Для передачи ДНЦ состояния удаленной станции в шлюзовые машины КТС «Тракт-УУС» устанавливаются дополнительные модули связи, подключаемые к общей линии связи диспетчерского круга
