ТТРС.665221.621

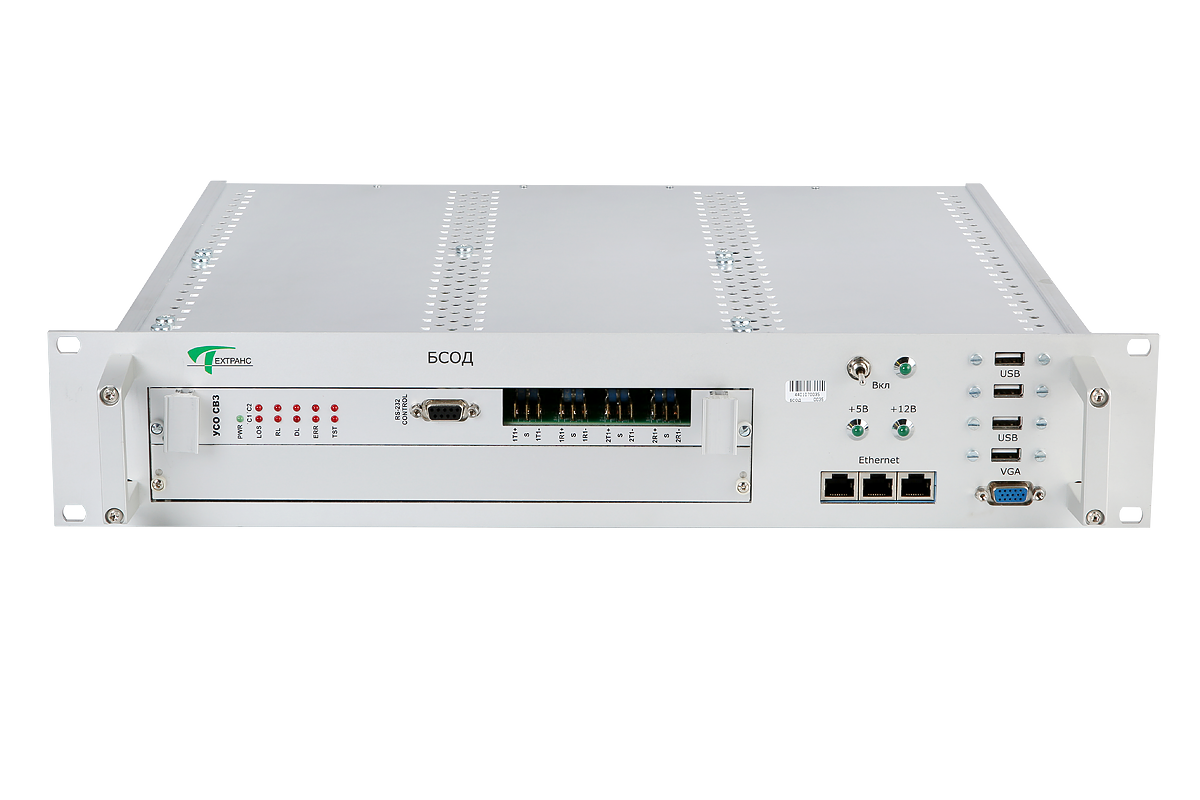

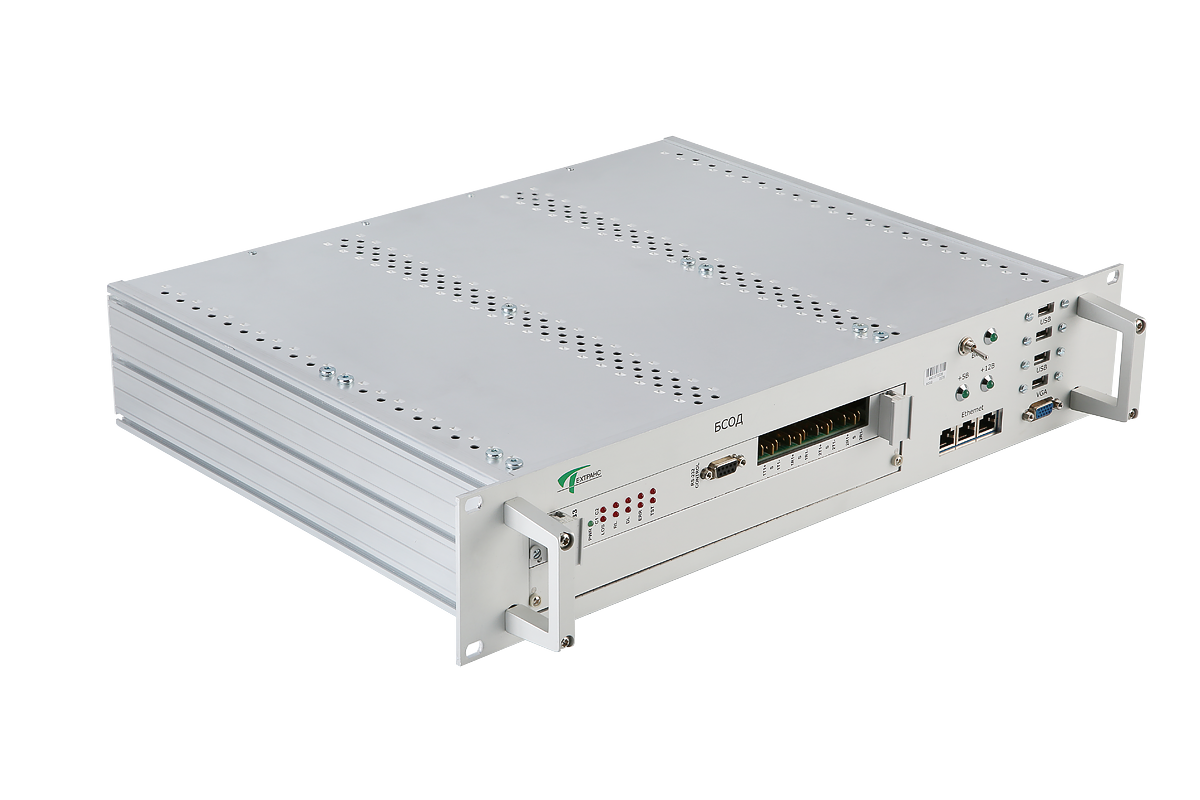

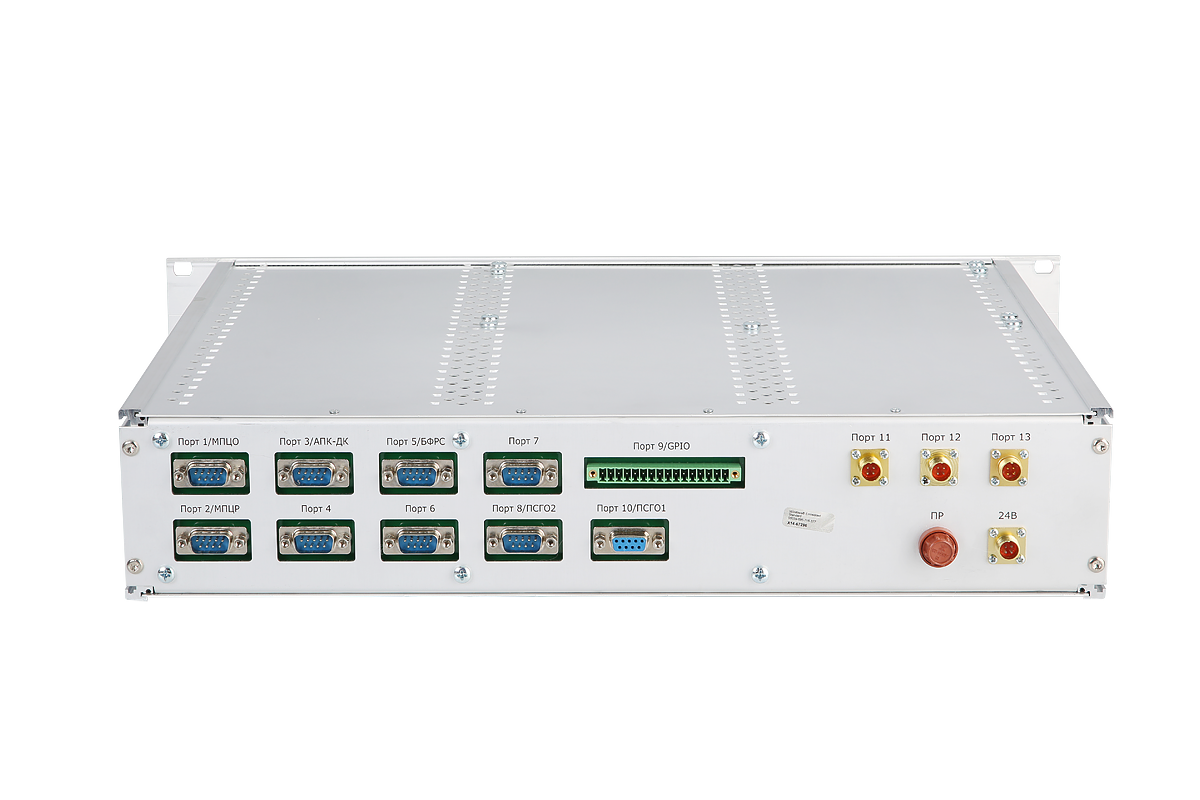

Блок связи и обработки данных (БСОД) в составе КП, интегрированного в МПЦ

Особенности

Возможное количество выдаваемых сигналов управления (ТУ) – 65536
Возможное количество выдаваемых сигналов ответственного управления (ОТУ) – 4096
Средний срок службы - не менее 15 лет
Возможное количество воспринимаемых сигналов контроля (ТС) –1920
Средняя наработка на отказ - не менее 30 000 час

Технические данные

- Связь с пунктом управления ДЦ осуществляется по интерфейсу G.703.1 (сонаправленный стык 64 кбит/с)
- Тип интерфейса с МПЦ – асинхронный промышленный RS-422 (4 канала)
- Номинальное напряжение электропитания 24В постоянного тока (2 фидера)
- Потребляемый ток – не более 2А.
- Режим эксплуатации – непрерывный длительный.
- Гарантийный срок эксплуатации 36 месяцев;
- КП обеспечивает взаимодействие со следующими системами: АПК-ДК (аппаратно-программный комплекс диспетчерского контроля); ПСГО (парковая система громкоговорящего оповещения); АБТЦ-МШ (система микропроцессорной автоблокировки с тональными рельсовыми цепями и централизованным размещением аппаратуры в монтажных шкафах на прилегающих станциях); Аппаратура «Аист» (аппаратура управления оперативным оповещением работающих на путях о приближении поезда к месту работ разработки ООО «Техтранс»
Тип интерфейса с системой АБТЦ-МШ – асинхронный промышленный RS-422 (8 каналов)
Тип интерфейса с АПК-ДК – асинхронный промышленный RS-422 (2 канала)
