Контролируемый пункт, интегрированный в МПЦ

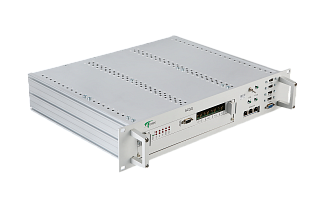

Контролируемый пункт ДЦ «Тракт», интегрированный в микропроцессорную централизацию стрелок и светофоров, представляет собой систему, состоящую из двух блоков связи и обработки информации (БСОД), предназначенных для эффективного взаимодействия между устройствами железнодорожной инфраструктуры и пунктом управления диспетчерской централизации (ДЦ).
Контролируемый пункт обеспечивает выполнение следующих функций:
1. Получение от микропроцессорной централизации (МПЦ) информации о поездном положении (телесигнализация);
2. Передачу полученной информации на пункт управления ДЦ (ПУ);
3. Прием команд телеуправления с ПУ и дальнейшую передачу кодов команд в МПЦ для исполнения;
4. Автоматическое речевое оповещение пассажиров и ремонтных путевых бригад о приближении поезда (опциональная функция);
5. Интеграцию со смежными автоматизированными системами управления и контроля.
Каждый блок БСОД (основной и резервный) подключается к МПЦ по четырем каналам RS-422, обеспечивая надежную связь. Питание блока осуществляется от источника постоянного тока напряжением 24В.
Связь контролируемых пунктов с пунктом управления ДЦ обеспечивается основным и резервным модулями УСО Связи3 номенклатуры «Тракт» в составе БСОД. Информация передается и принимается через сонаправленный стык G.703.1.
Аппаратура компактно размещается в 19-дюймовом монтажном пространстве высотой 4U и глубиной 400 мм.
